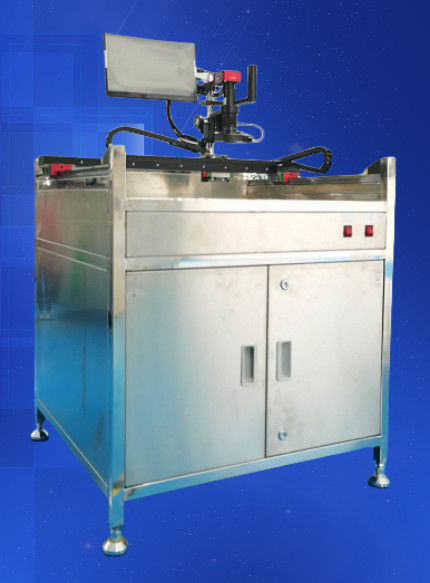

안정적인 220V 스텐실 검사 기계 멀티 기능 740mmX750mm

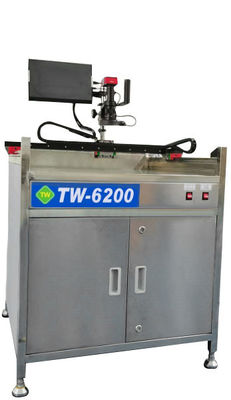

스텐실, 스크린 및 PCBA 보드에 적합한 검사 장비 TW-6200

특수성:

TW-6200 스텐실 검사 테이블은 경제적인 스텐실 검사 장비로, 고화질 산업 카메라가 장착되어 있으며, 평면 그림자 없는 광원 시스템과 결합되어 있습니다.촬영 이미지의 실시간 전송을 모니터로 확인, 검사의 어려움을 줄이고 검사의 정확성과 효율성을 향상시킵니다.

탐지 범위:

최대 탐지 범위 750mm * 750mm

강력한 보편성:

철망, 철망 및 PCBA 보드를 테스트하는 데 적합합니다.

조작이 쉽다:

수동 실시간 감지, 간단하고 편리합니다.

기계 구성:

산업용 카메라와 실시간 디스플레이 화면

장치의 중요한 구성 요소, 하나는 영상 촬영, 다른 하나는 실시간 이미지 표시에 책임이 있습니다.

광원 시스템:

상단 원형 광원과 하단 그림자 없는 광원 조합은 검출 결과를 보다 명확하게 표시합니다.

구조 구성 요소:

1높은 정확성 가이드 레일 및 슬라이더 구성 요소 더 쉽고 원활한 조작을 위해;

2거울 템퍼드 글래스 카운터 톱

3- 스테인리스 스틸 프레임, 강하고 내구성

4구조 구성 요소는 검은 색의 고금화되어 전체적으로 아름답고 가볍습니다.

작동 지침:

시작 준비

1입력 전압이 맞는지 확인합니다.

2. 전기 상자에서 플러그가 고정되어 있는지 확인

3. 카메라와 디스플레이 화면 사이의 연결이 올바른지 확인합니다

4. 시작 및 표시 화면 디버깅

주요 전원 스위치와 디스플레이 화면 스위치를 켜

5마우스의 설치 및 사용

6화면 조정 및 사용

디스플레이 화면이 켜지고 마우스가 연결되면 오른쪽의 다음 이미지에 표시된 이미지를 표시하기 위해 오른쪽 클릭

작동 단계:

1. 전원을 켜고 작업판 오른쪽 아래쪽에 있는 [전력] 버튼을 누르십시오

2시험 대상에 시험 대용 철자 망을 수평으로 배치합니다.

3. 상단 원형 빛의 밝기와 렌즈 초점을 조정합니다.

4팔받침을 잡고 XY 축의 방향을 제어하여 검출 할 각 위치와 렌즈를 정렬하십시오.

5. 수동 판단을 위해 실시간 디스플레이 화면을 관찰

주의 사항:

1테스트 플랫폼을 설치 할 때, 레벨을 조정하고 발 컵을 단단히 고정해야합니다.

2가이드 레일 및 작업판에 잔해를 배치하지 말고 일정에 따라 유지하십시오.

3가이드 레일은 정기적으로 윤활해야합니다.

4- 기계는 규정에 따라 땅이 되어야 합니다.

5렌즈와 디스플레이 화면은 가벼운 움직임 제어 힘과 정밀 도구입니다.

제품 매개 변수
