산업용 스크린 검사 기계

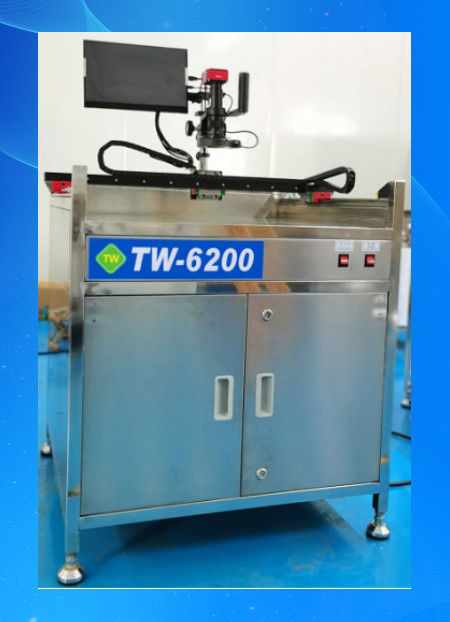

스텐실 검사 장비 수동 실시간 검사, 간단하고 편리한 TW-6200

탐지 범위:

최대 탐지 범위 750mm * 750mm

강력한 보편성:

철망, 철망 및 PCBA 보드를 테스트하는 데 적합합니다.

조작이 쉽다:

수동 실시간 감지, 간단하고 편리합니다.

기계 구성:

산업용 카메라와 실시간 디스플레이 화면

장치의 중요한 구성 요소, 하나는 영상 촬영에 책임이 있고 다른 하나는 실시간 이미지 표시에 책임이 있습니다

광원 시스템:

상단 원형 광원과 하단 그림자 없는 광원 조합은 검출 결과를 보다 명확하게 표시합니다.

구조 구성 요소:

1높은 정확성 가이드 레일 및 슬라이더 구성 요소 더 쉽고 원활한 조작을 위해;

2거울 템퍼드 글래스 카운터 톱

3- 스테인리스 스틸 프레임, 강하고 내구성

4구조 구성 요소는 검은 색의 고금화되어 전체적으로 아름답고 가볍습니다.

작동 지침:

시작 준비

1입력 전압이 맞는지 확인합니다.

2. 전기 상자에서 플러그가 고정되어 있는지 확인

3. 카메라와 디스플레이 화면 사이의 연결이 올바른지 확인합니다

4. 시작 및 표시 화면 디버깅

주요 전원 스위치와 디스플레이 화면 스위치를 켜

5마우스의 설치 및 사용

6화면 조정 및 사용

디스플레이 화면이 켜지고 마우스가 연결되면 오른쪽의 다음 이미지에 표시된 이미지를 표시하기 위해 오른쪽 클릭

작동 단계:

1. 전원을 켜고 작업판 오른쪽 아래쪽에 있는 [전력] 버튼을 누르십시오

2시험 대상에 시험 대용 철망을 수평으로 배치합니다

3. 상단 원형 빛의 밝기와 렌즈 초점을 조정합니다.

4팔받침을 잡고 XY 축의 방향을 제어하여 검출 할 각 위치와 렌즈를 정렬하십시오.

5. 수동 판단을 위해 실시간 디스플레이 화면을 관찰

주의 사항:

1테스트 플랫폼을 설치 할 때, 레벨을 조정하고 발 컵을 단단히 고정해야합니다.

2가이드 레일 및 작업판에 잔해를 배치하지 말고 일정에 따라 유지하십시오.

3가이드 레일은 정기적으로 윤활해야합니다.

4- 기계는 규정에 따라 땅이 되어야 합니다.

5렌즈와 디스플레이 화면은 가벼운 움직임 제어 힘과 정밀 도구입니다.

제품 매개 변수
